功率分析仪电压_电流及功率采集计算原理详解

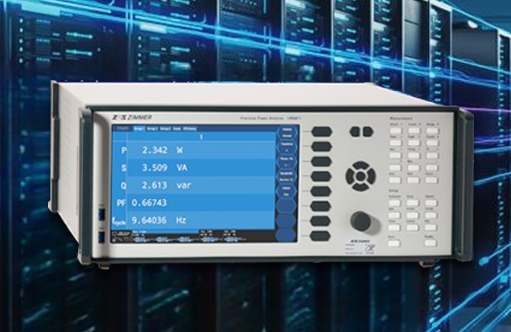

一、引言

功率分析仪作为电力电子、电机驱动、新能源等领域的关键测试设备，其核心功能是精确测量电压、电流信号并计算各种功率参数。我们将深入探讨功率分析仪的电压采集、电流采集原理以及功率计算方法，揭示现代功率测量技术的核心工作机制。

二、电压信号采集原理

2.1 电压输入电路

功率分析仪的电压测量通常通过以下环节实现：

1. 衰减网络：将高电压信号降至安全测量范围，采用精密分压电阻网络

2. 隔离保护：光耦或变压器隔离防止地回路干扰

3. 阻抗匹配：高输入阻抗(通常>1MΩ)减少对被测电路的影响

2.2 模数转换技术

现代功率分析仪采用高性能ADC实现信号数字化：

- Σ-Δ型ADC：具有高分辨率(常达24位)和优良的抗混叠特性

- 采样率：通常为MHz级，支持高频信号捕获

- 同步采样：多通道同步采样保持相位关系准确

2.3 电压测量关键技术

1. 宽频带测量：优质功率分析仪带宽可达10MHz以上

2. 高精度基准：采用低温漂电压基准源(如LTZ1000)

3. 抗干扰设计：差分输入、屏蔽防护降低共模干扰

三、电流信号采集原理

3.1 电流传感器类型

1. 分流器：

   - 原理：欧姆定律(V=IR)

   - 特点：低成本，但引入插入损耗

   - 关键技术：四线制开尔文连接减少接触电阻影响

2. 电流互感器(CT)：

   - 原理：电磁感应

   - 特点：隔离测量，适合交流大电流

   - 频响限制：通常<100kHz

3. 罗氏线圈(Rogowski Coil)：

   - 原理：di/dt感应

   - 特点：无磁饱和，宽频带(可达30MHz)

   - 需积分电路还原信号

4. 霍尔效应传感器：

   - 原理：霍尔电压与磁场强度成正比

   - 特点：DC/AC均可测，但存在零漂

3.2 电流测量信号调理

1. 增益调整：可编程放大器适应不同量程

2. 相位补偿：确保电压电流通道相位一致

3. 温度补偿：抵消传感器温漂影响

四、功率计算原理

4.1 基本功率理论

瞬时功率：

p(t) = v(t) × i(t)

有功功率(平均功率)：P = 1/T ∫[v(t)×i(t)]dt

视在功率：S = Vrms × Irms

无功功率：Q = √(S² - P²)

功率因数：PF = P/S

4.2 数字信号处理实现

现代功率分析仪采用数字算法计算功率参数：

1. 采样序列处理：

   - 对同步采样的电压u[n]和电流i[n]序列进行逐点相乘得到瞬时功率p[n]

   - 计算一个周期N点内的平均值得到有功功率

2. RMS计算：

   Vrms = √(1/N Σ(u[n]²))

   Irms = √(1/N Σ(i[n]²))

3. 频域分析：

   - 通过FFT计算谐波成分

   - 各次谐波功率可单独计算

4.3 高精度计算技术

1. 窗函数应用：减少非同步采样导致的频谱泄漏

2. 插值算法：提高周期识别精度

3. 同步检测技术：精确锁定基波频率

五、现代功率分析仪先进技术

5.1 宽带app优米

- 高频成分测量：开关器件的高次谐波(可达MHz级)

- 上升时间测量：纳秒级脉冲功率分析

5.2 动态功率分析

- 瞬时功率跟踪：电机启动、变频器调速等瞬态过程

- 循环统计：纹波功率分析

5.3 多通道相位关系

- 多电机系统相位差测量

- 三相不平衡度分析

六、误差来源与校准

6.1 主要误差来源

1. 传感器非线性

2. 通道间相位偏差

3. 采样时钟抖动

4. 温度漂移

5. 噪声干扰

6.2 校准技术

1. 增益校准：采用标准电压源/电流源

2. 相位校准：使用参考相位信号

3. 温度补偿：基于温度传感器的实时校正

七、总结

功率分析仪的测量精度依赖于精密的硬件设计和先进的算法处理。随着电力电子设备向高频化、高效率发展，功率测量技术也在不断进步，出现了更高带宽、更高精度的测量方案。理解这些基础原理有助于正确选择和使用功率分析仪，获得可靠的测试结果。
